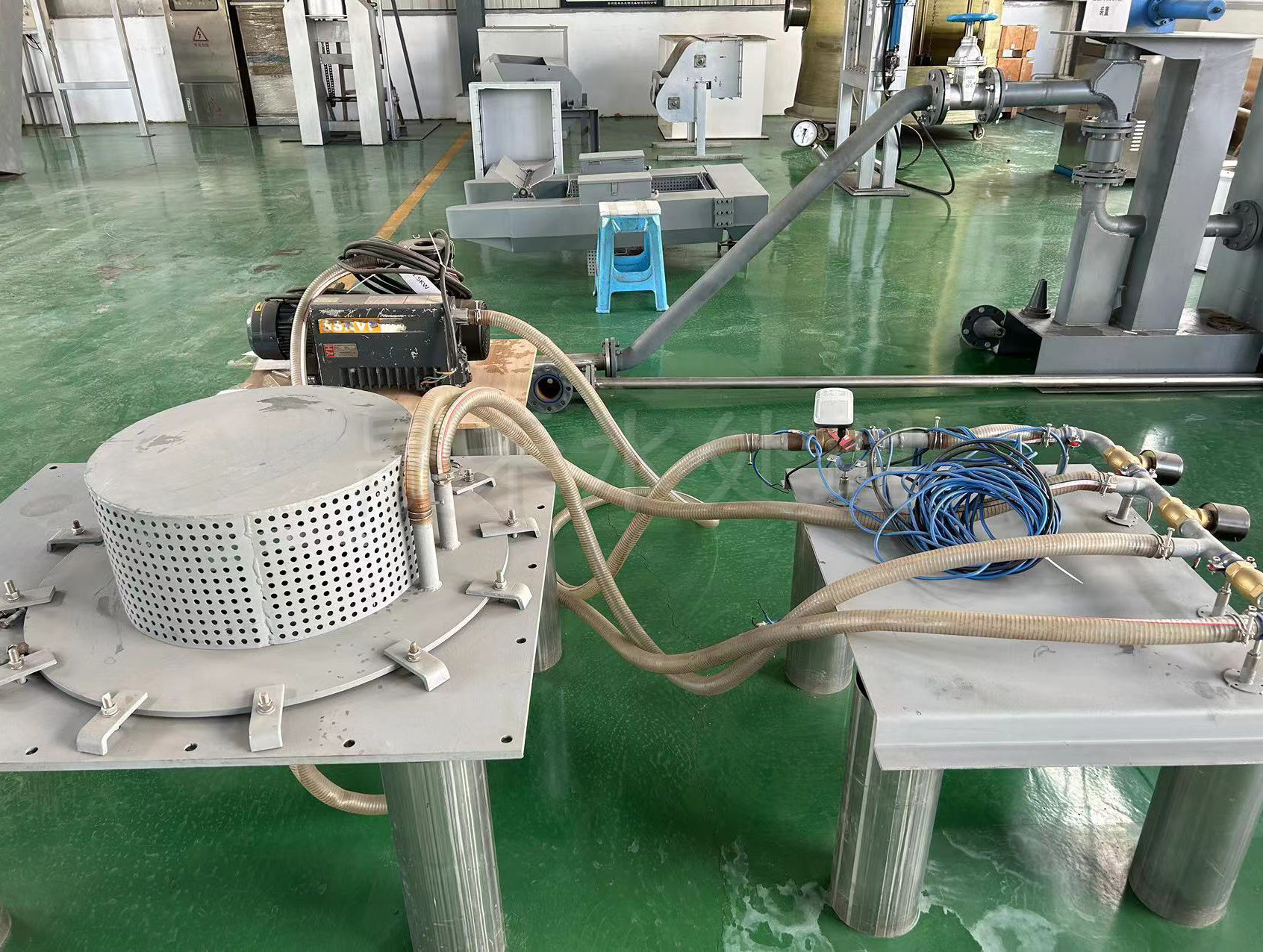

真空冲洗装置

　　工作原理

　　真空冲洗系统由存水室、隔膜阀、真空泵、排污装置、通风装置和电控系统组成。根据池型可以在一个调蓄池中设计一个或多个存水室，可由一套控制系统控制，并保持单个设备独立运行。

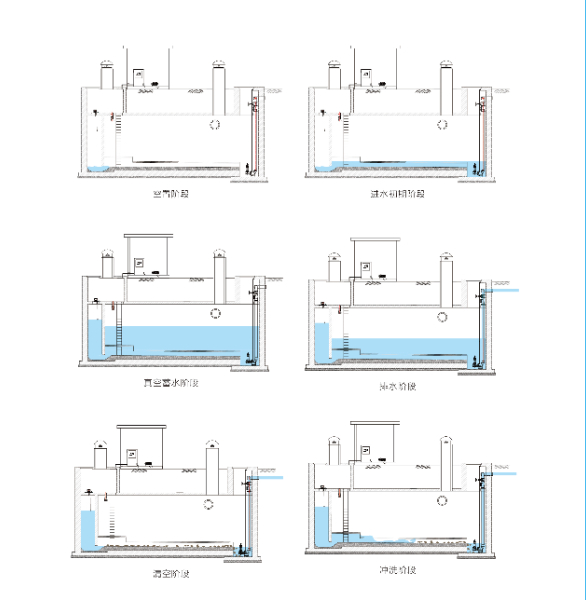

　　当调蓄池中的水位升高时，真空泵启动，对存水室进行抽气使之形成负压，使得调蓄池中的水进入存水室，存水室内水位不断上升。调蓄池排空后，隔膜阀会打开,存水室内真空被破坏，存水释放进入冲洗廊道，形成强劲的冲洗波有效地冲洗池底的垃圾和沉积物。

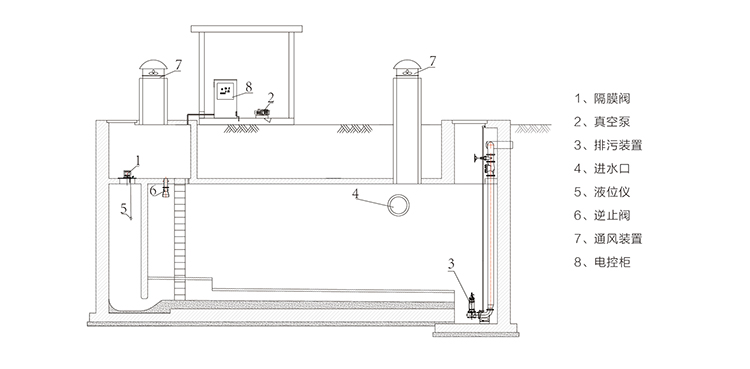

　　结构布置示意图

　　特点

　　( 1 )池底无机械设备，维修简单;

　　( 2 )运行成本低，能耗较低，使用效率高;

　　( 3 )灵活的冲洗方式，针对不同的水量均可进行有效冲洗;

　　( 4 )控制系统简单，调节灵活，手动、自动均可控制;

　　( 5 )无需外部供水，冲洗水头高，单个冲洗波的冲洗距离长;

　　(6)适用于圆形、矩形多种池型。
