冲洗闸(拦蓄盾)

　　工作原理

　　冲洗闸是通过液压传动装置带动闸板旋转运动，实现闸门的开启与关闭。在排水管道或廊道中安装冲洗闸。

　　管道型冲洗闸安装在排水管道中，开始冲洗闸处理关闭状态，当管道内水位达到设定值时，冲洗闸快速打开，原高水位水力势能将管道积存的污泥或污物冲洗到下游去。当液位降低一定限值时， 闸门自动关闭，等待下一次冲洗过程。

　　方型冲洗闸，安装在存水室与蓄水池之间隔离墙上，开始冲洗闸处于关闭状态，存水室的水由蓄水池溢流进入，当蓄水池液位放空至排污泵保护液位时，冲洗闸快速打开，原高水位水力势能将廊道中积存的污泥或污物冲洗至积水坑中，由排污泵抽出。当冲洗完成后，闸门自动关闭。

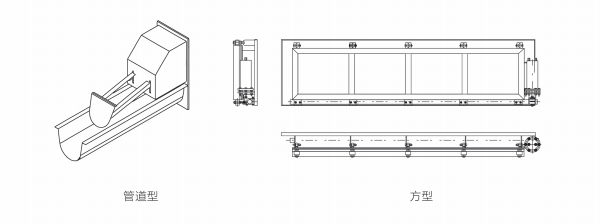

　　结构组成

　　冲洗闸主要由闸板、液压缸、液压站、电气控制系统等组成。

　　特点

　　(1)无需外部供水，控制系统简单;调节灵活:电控液压驱动，能耗低;

　　(2)冲洗效果好，冲洗效率高;

　　(3)全不锈钢材质，结构坚固、稳定;

　　(4)多种进水方式，保证存水间自动充满;

　　(5)维护简单，费用低。

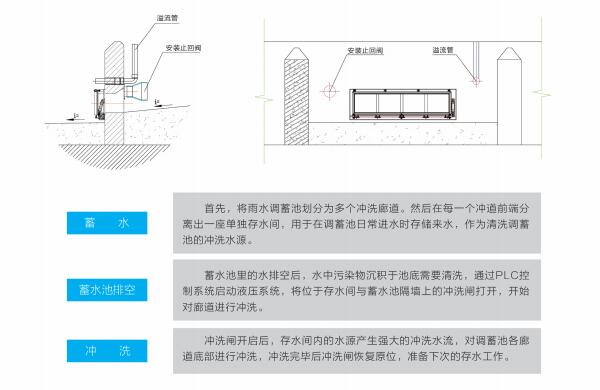

　　方型冲洗闸运行状态

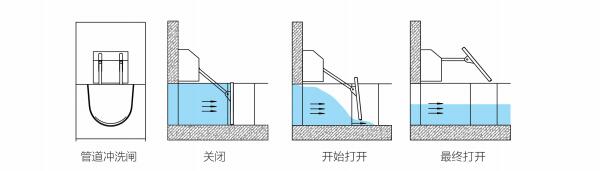

　　管道型冲洗闸运行状态

　　冲洗闸以轴中心转动，带动闸板进行旋转运动，达到开启与关闭的状态。起先冲洗闸处于关闭状态，当液位达到设定水位时，冲洗闸打开，原高水位水力势能将管道中积存的污泥或污物冲洗出去。
